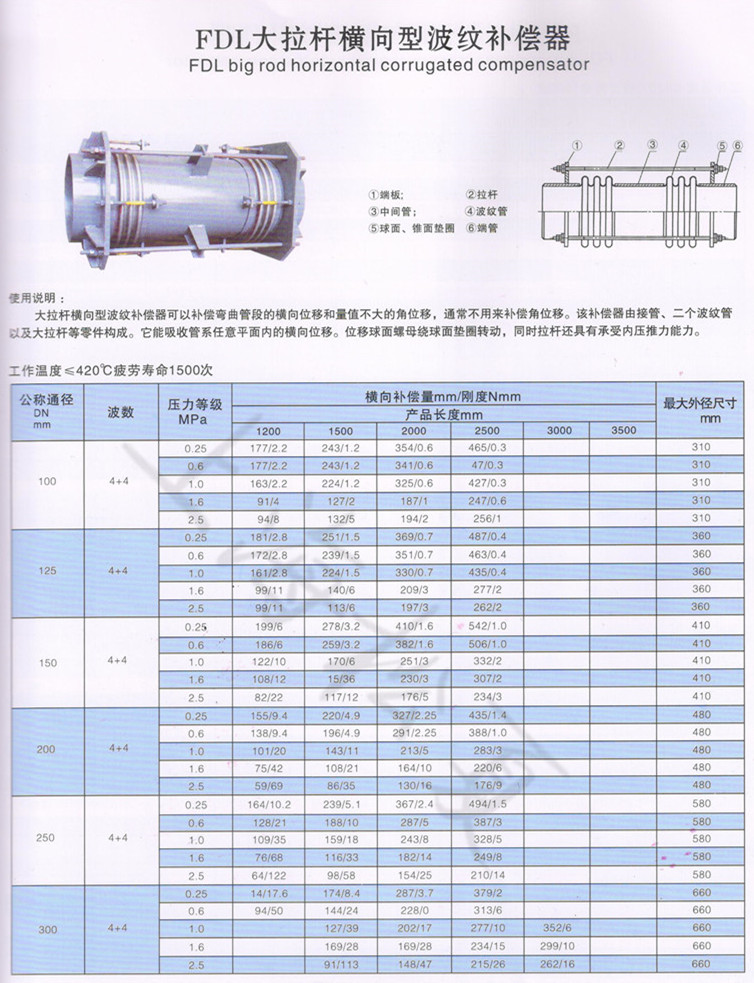

大拉桿橫向波紋補償器，是一種用來補償彎曲管道的橫向位移和角位移的工具。

中文名：大拉桿補償器 壓力級別：0.1Mpa-2.5Mpa

功 能：補償彎曲管道的橫向位移和角位移 連接方式：1、法蘭連接 2、接管連接

型 號：DN100-DN5000 公式計算：Fy=Ky·Y

用途：

可以補償彎曲管道的橫向位移和角位移。

產品說明：

型號：DN100-DN5000，壓力級別0.1Mpa-2.5Mpa 。

連接方式：1、法蘭連接 2、接管連接產品橫向補償量：根據用戶要求

使用說明：

大拉桿橫向波紋補償器對支座作用力的計算：

橫向彈力： Fy=Ky·Y 　彎矩：M=Fy·L

式 中： Ky-橫向剛度 N/mm 　Y-橫向實際位移(變形量)mm

L-管架到補償器中點的距離　 m。

安裝工作：

1、補償器到貨后，需對以下內容進行開箱檢查：文檔資料：需檢查補償器標牌、合格證上所列型號、規格及技術參數是否一致，其它所需的附屬技術文件是否齊全。外觀檢查：補償器無明顯的劃傷或尖壓痕;補償器內部(波谷)應無異物;連接端口應完好，如法蘭聯接密封面應無貫穿傷痕，涂層無起皮、龜裂、剝落，大拉桿、運輸拉桿及緊固件應完整。
